Portable Schaltgeräte-Prüfsysteme
Flexible und kompakte Prüfsysteme für die Prüfung an Mittel-, Hoch- und Höchstspannungsschaltgeräten mit einem Plus
bei Steuerung und Leistung.
Über die integrierte Bedieneinheit können mit ACTAS P260+ | P360+ komplette Schaltgeräteprüfungen sowie deren Auswertung in einem Durchgang sehr flexibel, einfach und schnell durchgeführt werden:
Schaltzeitenbestimmung verschiedenster Schaltsequenzen an bis zu 12 PIR- und Hauptkontakten.
Prüfung mit beidseitiger Erdung in Kombination mit PROMET-Widerstandsmessgeräten gleichzeitig an bis zu 3 Polen mit jeweils 4 Schaltkammern. Mehr Schaltkammern sind möglich. Bei GIS-Anlagen werden die Schaltzeiten der Unterbrechereinheiten über Stromimpulse gemessen. Dazu werden Rogowski-Spulen, am isolierten Erder der GIS-Anlage angebracht.
Statusmeldungen von bis zu 12 Hilfskontakten mit integrierter Nass- / Trockenumschaltung.
Bis zu 9 analoge/digitale Sensoreingänge zur Druck-, Weg-, Strom- und Temperaturmessung für analoge und inkrementale Sensoren. Die Sensoreingänge können je nach Anforderung flexibel parametriert und für spezielle Messverfahren wie First Trip oder die Messung über VDS verwendet werden.
Spulenstrommessung an bis zu 3 Ein- und 3 Ausschaltspulen. Frei wählbare Messbereiche ermöglichen hochpräzise Messergebnisse.
Bis zu 2 Relaisausgänge zur Ansteuerung von Aktoren.
Die Bestimmung sowohl des statischen als auch des dynamischen Kontaktwiderstandes kann in Kombination mit den verschiedenen PROMET-Widerstandsmessgeräten gleichzeitig an 3 Polen ausgeführt werden. Je nach PROMET-System können Messungen an einer oder mehreren Schaltkammern pro Pol und Schalter zeitgleich geprüft werden.
Um unabhängig von der Stationsspannung Motoren und Spulen prüfen zu können, kann die Versorgungsspannung durch die leistungsstarke AC/DC-Quelle EPOS oder andere unterstützte Quellentypen bereitgestellt werden. Prüfungen beispielsweise der Unterspannungsauslöser und der Mindestauslösespannung von Spulen können so reproduzierbar unter immer gleichen Bedingungen durchgeführt werden.
Systemlösung mit Stand-Alone-Option
Die KoCoS-Systemlösung mit ACTAS, PROMET, EPOS bietet durch ihren großen Funktionsumfang und die hohe Flexibilität deutliche Vorteile:
Prüfung von gasisolierten Mittelspannungsschaltanlagen
ACTAS P360+ ermöglicht auf einfachste Art und Weise die Messung der Schaltzeiten einer in SF6-Gas gekapselten Mittelspannungsanlage über die kapazitiven Messpunkte des schaltereigenen VDS-Systems. Der Anschluss erfolgt dabei ohne weitere Messkomponenten direkt an die Messeingänge des ACTAS-Prüfsystems.
First Trip- Messungen
Aufgrund der vielfältigen Anschlussmöglichkeiten für Sensoren können mit ACTAS auch First Trip-Messungen durchgeführt werden. Bis zu fünf Stromzangen werden dazu an der Sekundärseite der Stromwandler und an den Spulen angeschlossen. Durch externe Triggersignale kann das ACTAS-Prüfsystem vollautomatisch die Schaltzeit beim ersten Schaltvorgang ermitteln.
ACTAS P260+ | P360+ zeichnen sich durch ein kompaktes und robustes Design in einem handlichen Hartschalenkoffer aus. Die Verwendung erprobter Hardwarekomponenten garantiert einen zuverlässigen Betrieb bei der Vor-Ort-Prüfung von Mittel-, Hoch- und Höchstspannungsschaltgeräten sowie Trennern und Erdern.

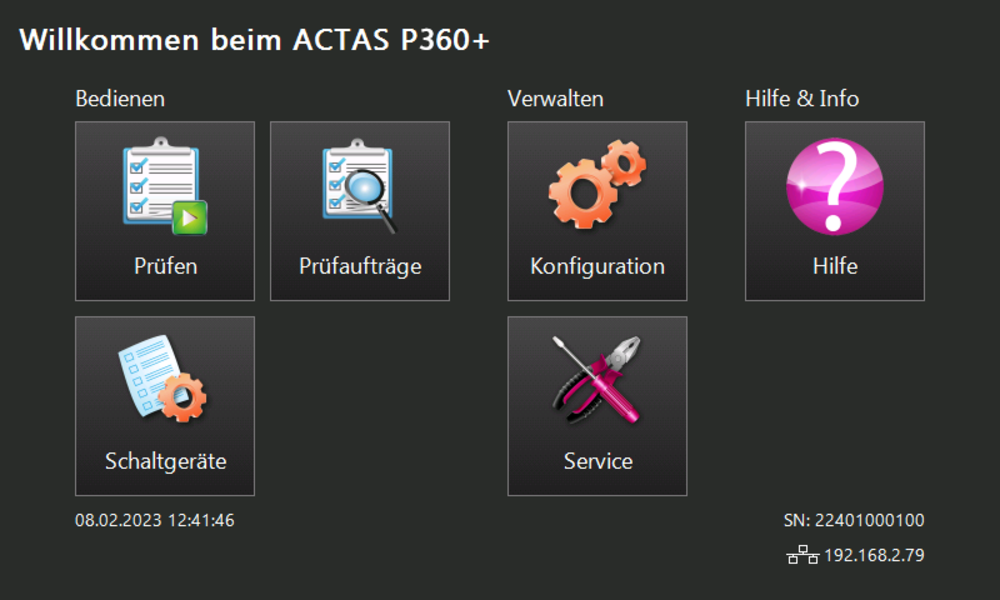

Ein weiter optimiertes, leicht verständliches Bedienkonzept und noch leistungsfähigere Hardware gewährleisten eine einfache Bedienung mit optimaler Darstellung aller Informationen. Die übersichtlich strukturierte Bedienoberfläche ist selbsterklärend und führt den Benutzer ohne eine aufwendige Einarbeitung intuitiv und schnell zum Ziel.

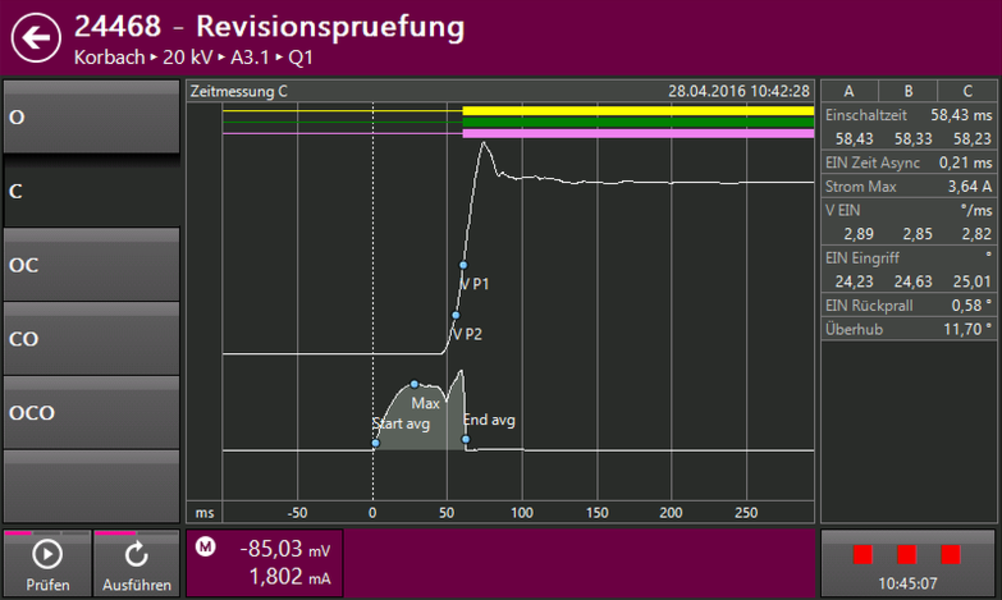

Die Parametrierung von Prüfungen und die Analyse der Prüfergebnisse können vor Ort direkt am Gerät oder auch im Büro über einen PC und die ACTAS-Prüfsoftware erfolgen. Die Prüfungsdaten und -parameter können jederzeit z. B. per USB-Stick oder über eine Netzwerkverbindung importiert oder exportiert werden.
